Zawór 3-drogowy HERZ 1213723 - 1'' Mixing set

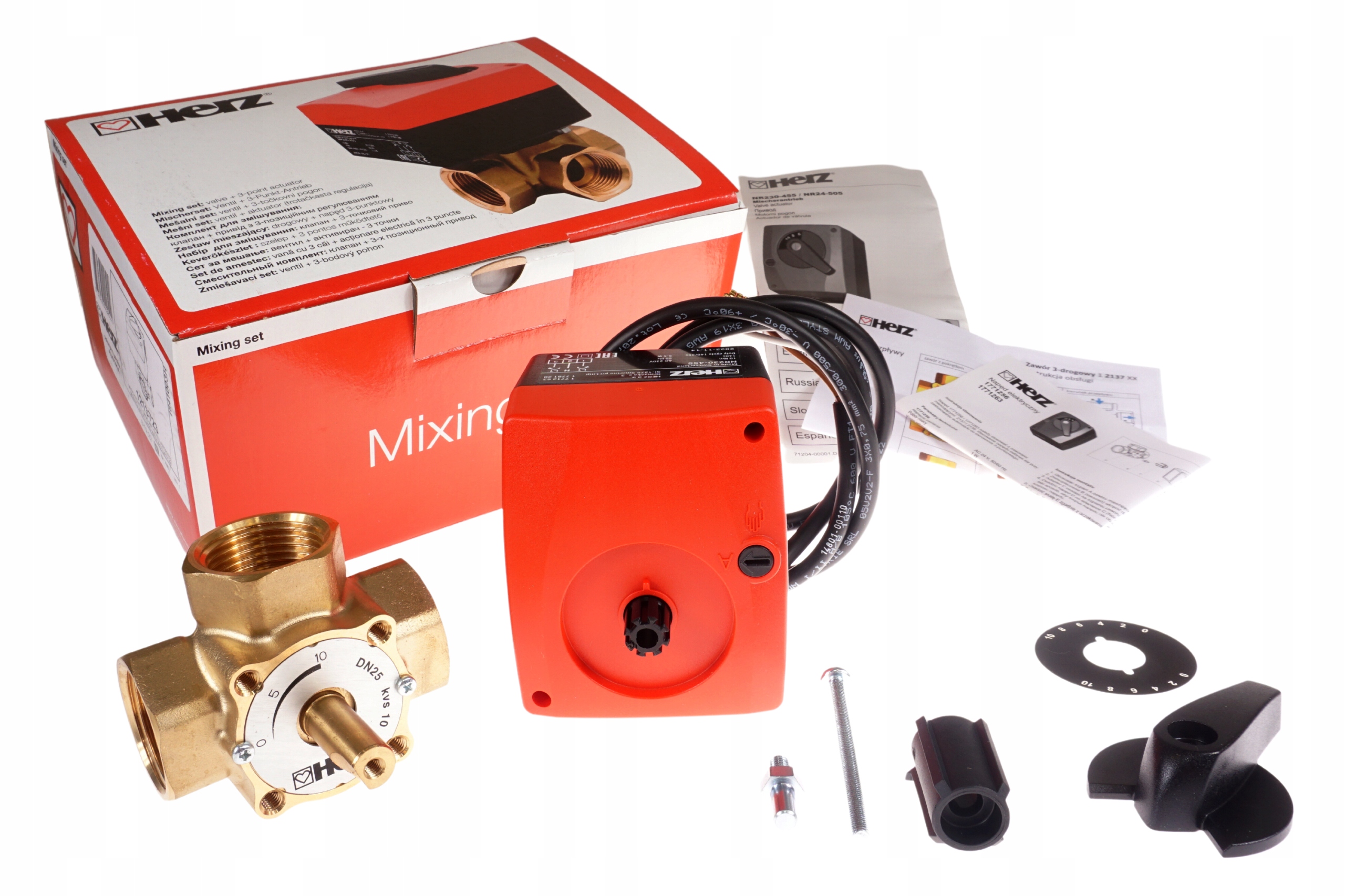

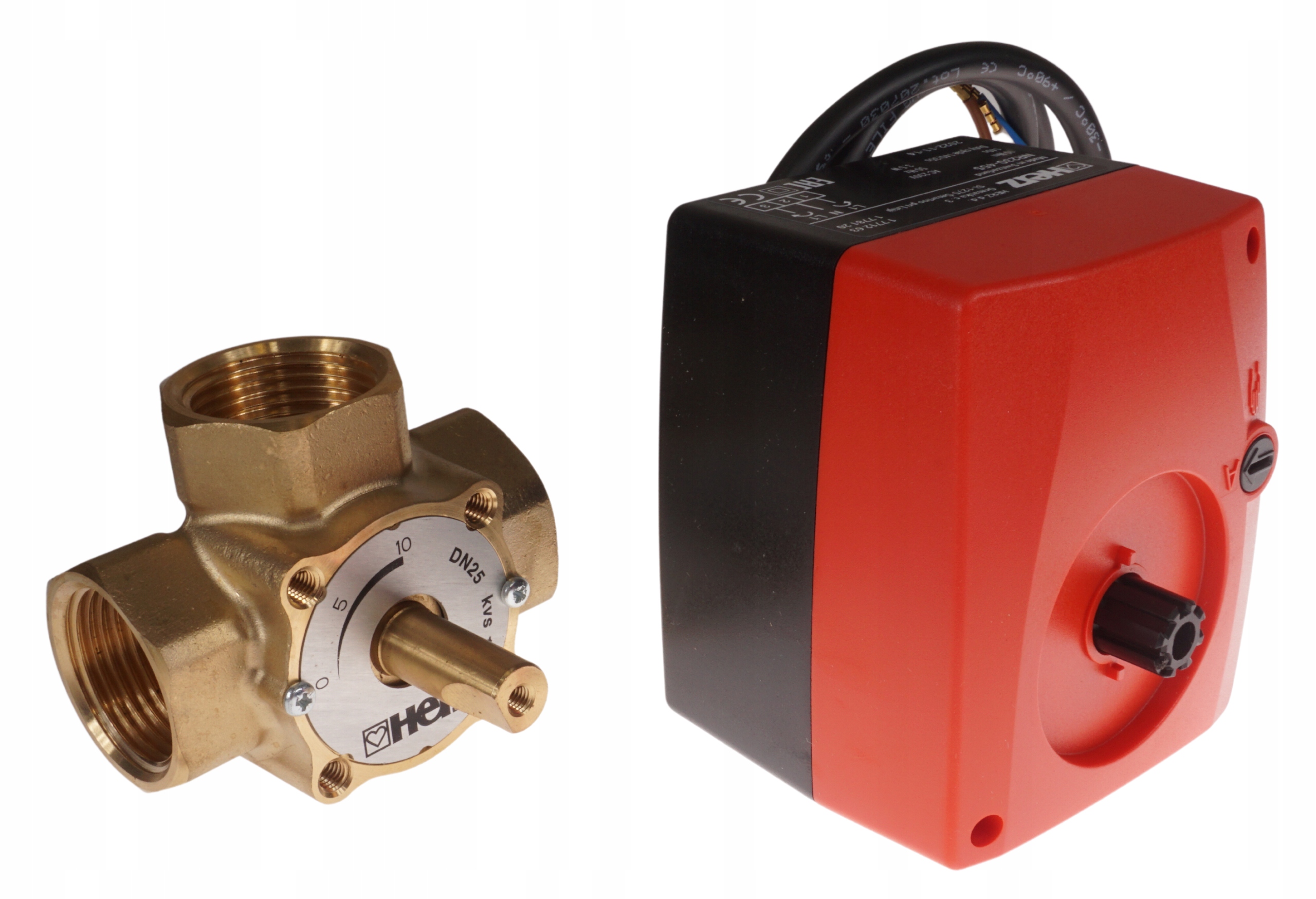

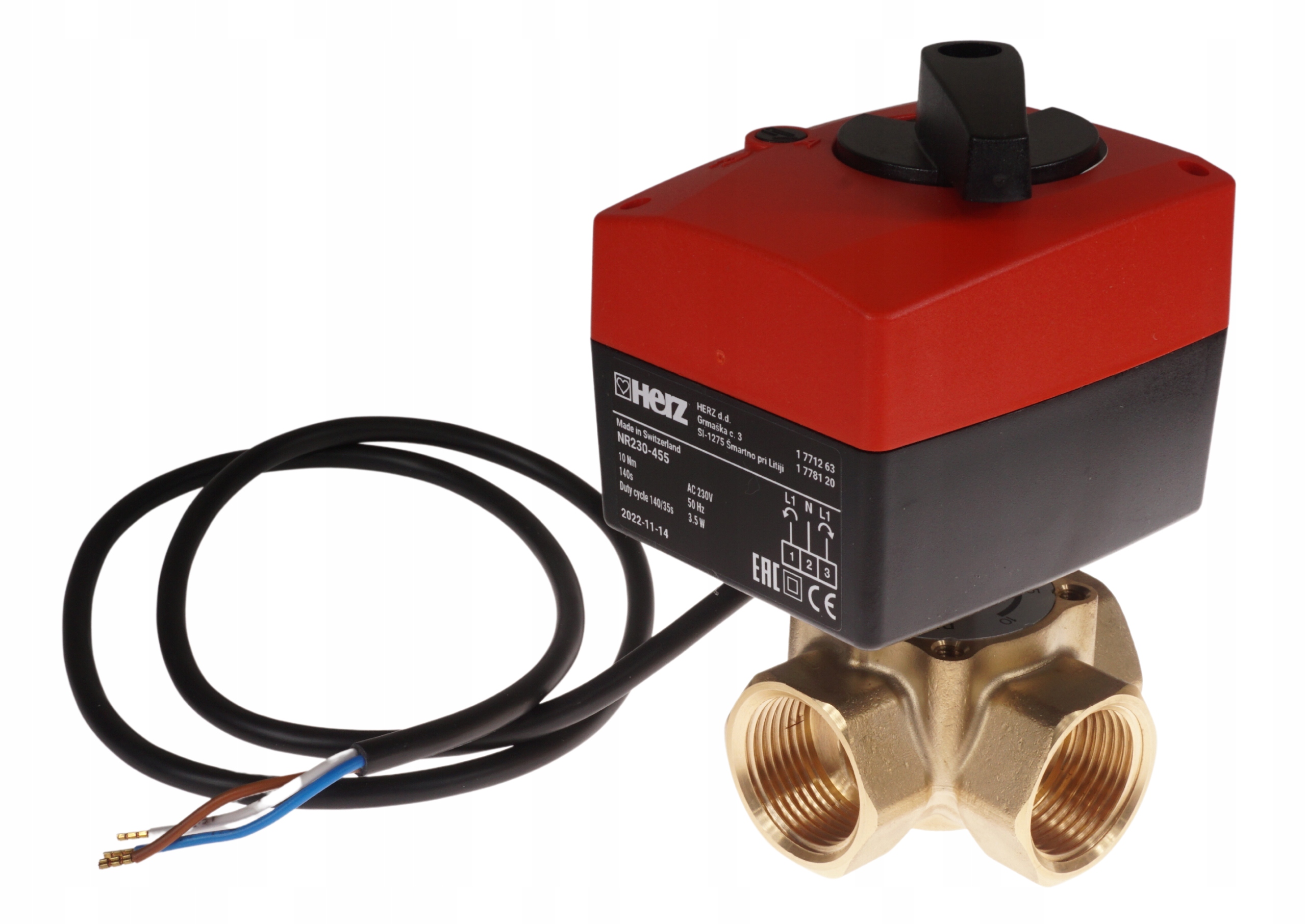

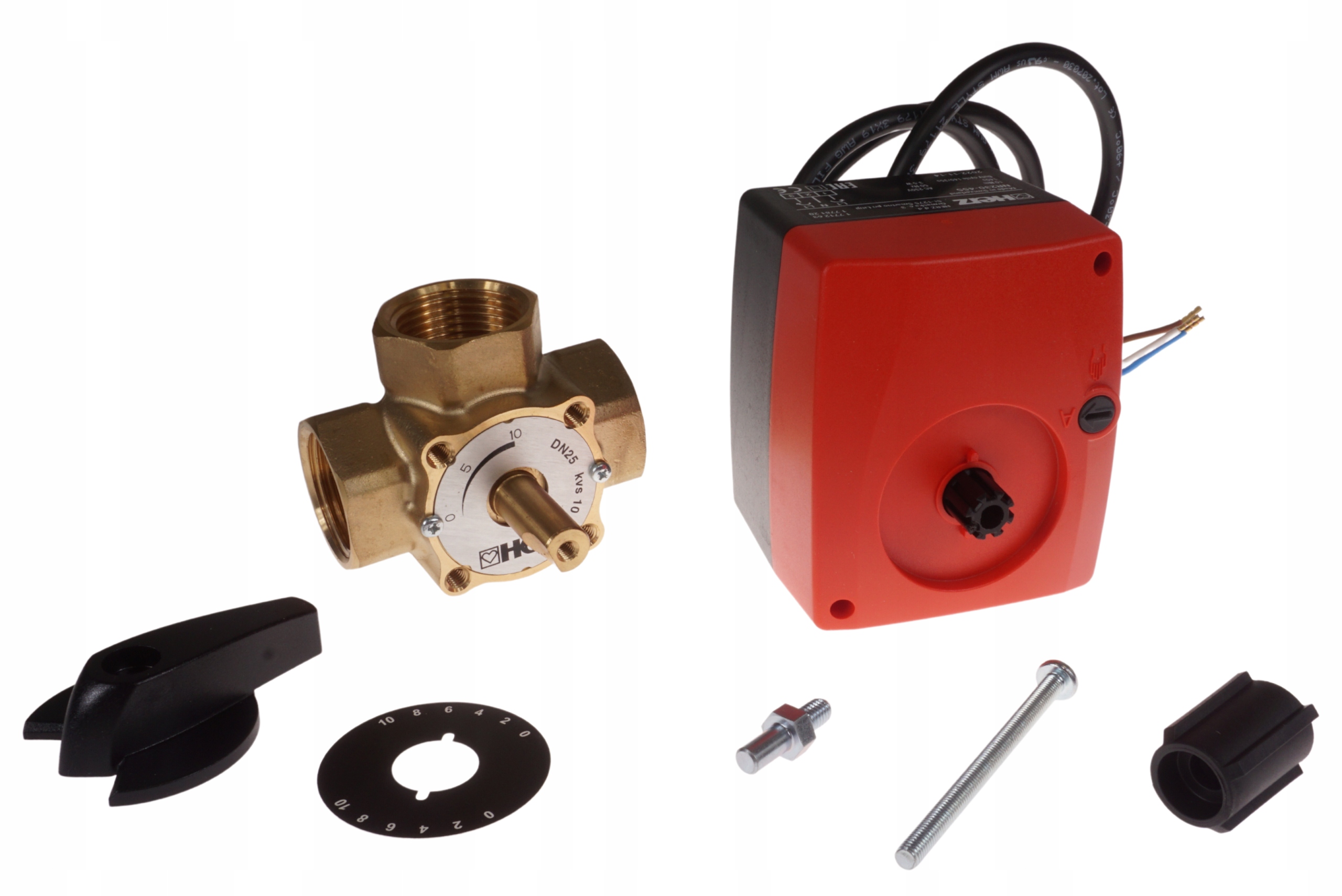

Zestaw:  Siłownik 1771263 + Zawór 3-drogowy 1213703 - 1"

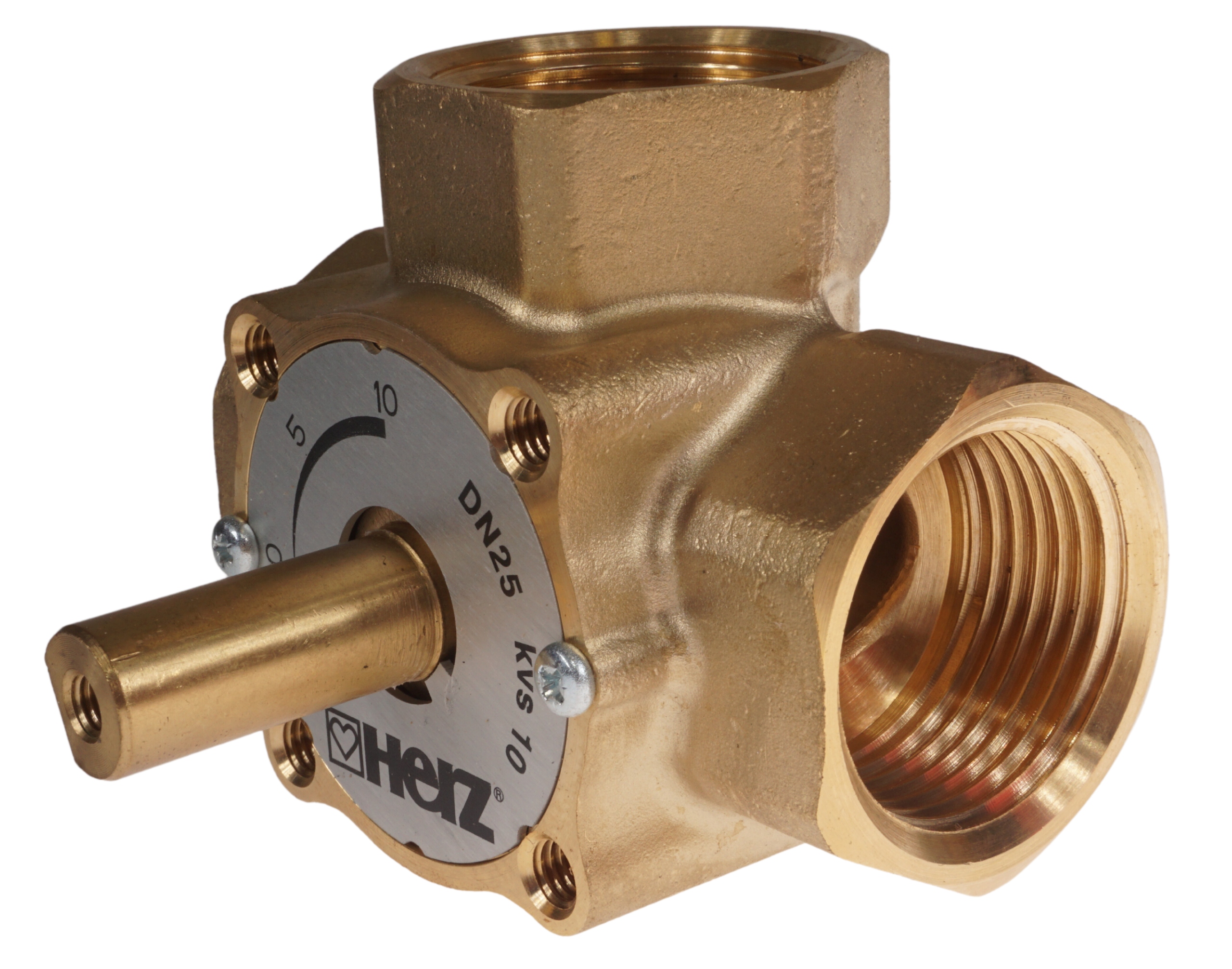

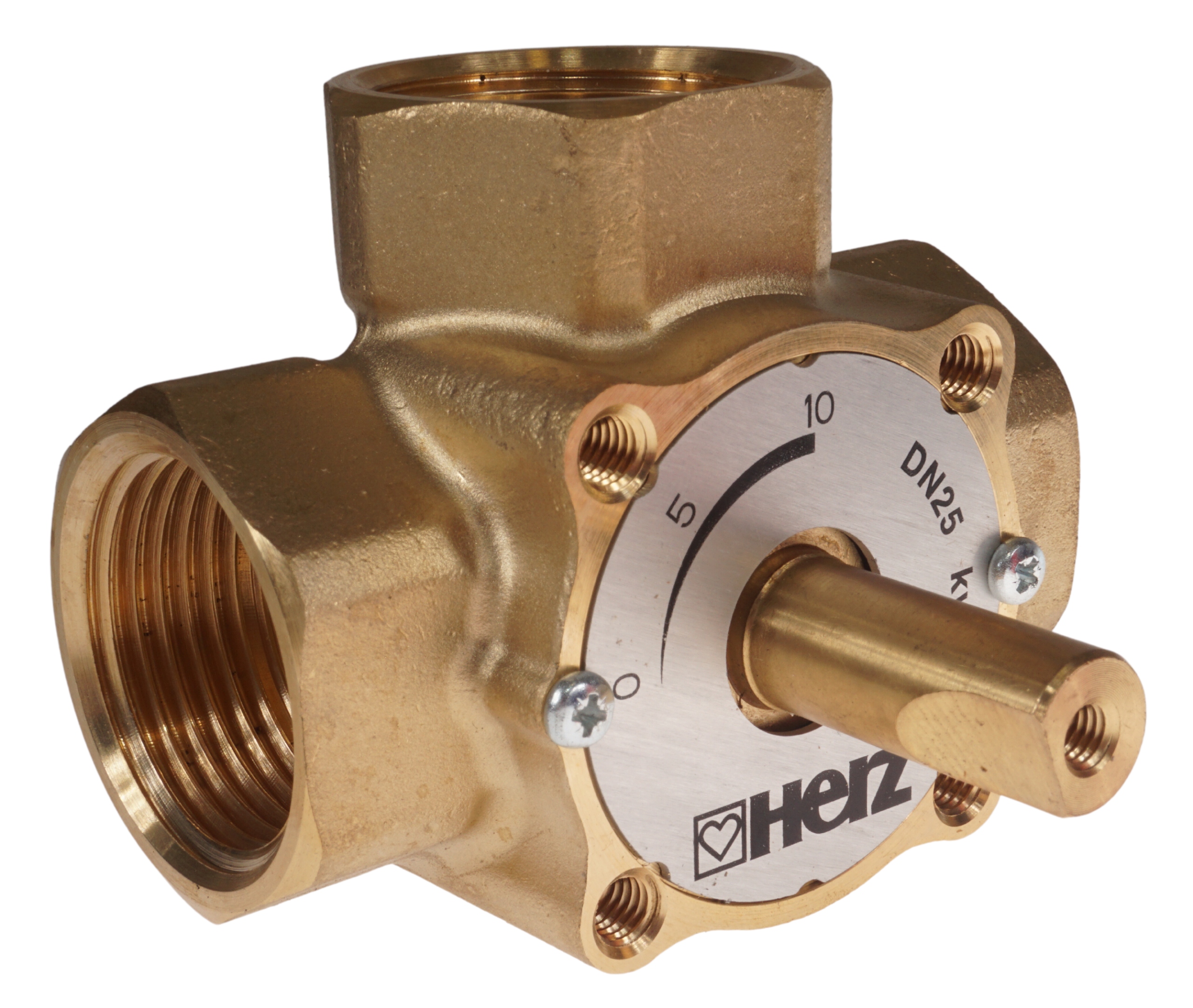

Zawór 3-drogowy mieszający 1213703

• gwint wewnętrzny - 1"
• Korpus i kula z mosiądzu odpornego na wypłukiwanie cynku,
• uszczelnienie z EPDM.
• Temperatura medium od -10 °C do 120 °C.
• PN 10.

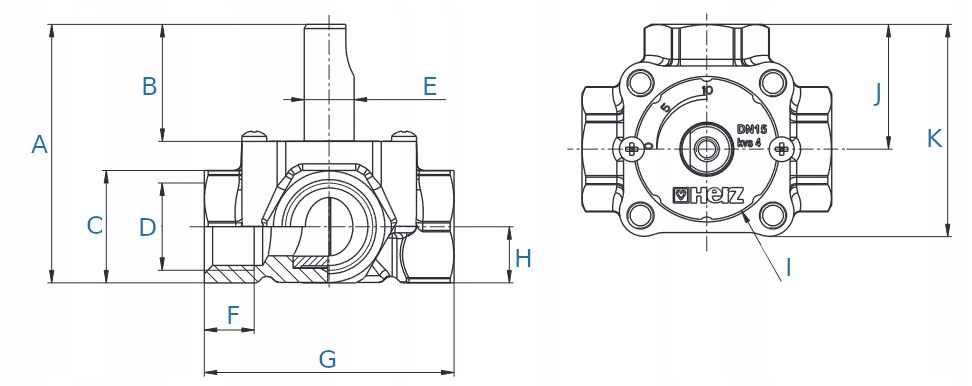

Wymiary:

• DN: 25
• A: 144,1mm
• B: 28,1mm
• C: 39mm
• D: 1"
• E: Ø12mm
• F: 15mm
• G: 80mm
• H: 19.5
• I: Ø43mm
• J: 40mm
• K: 80mm

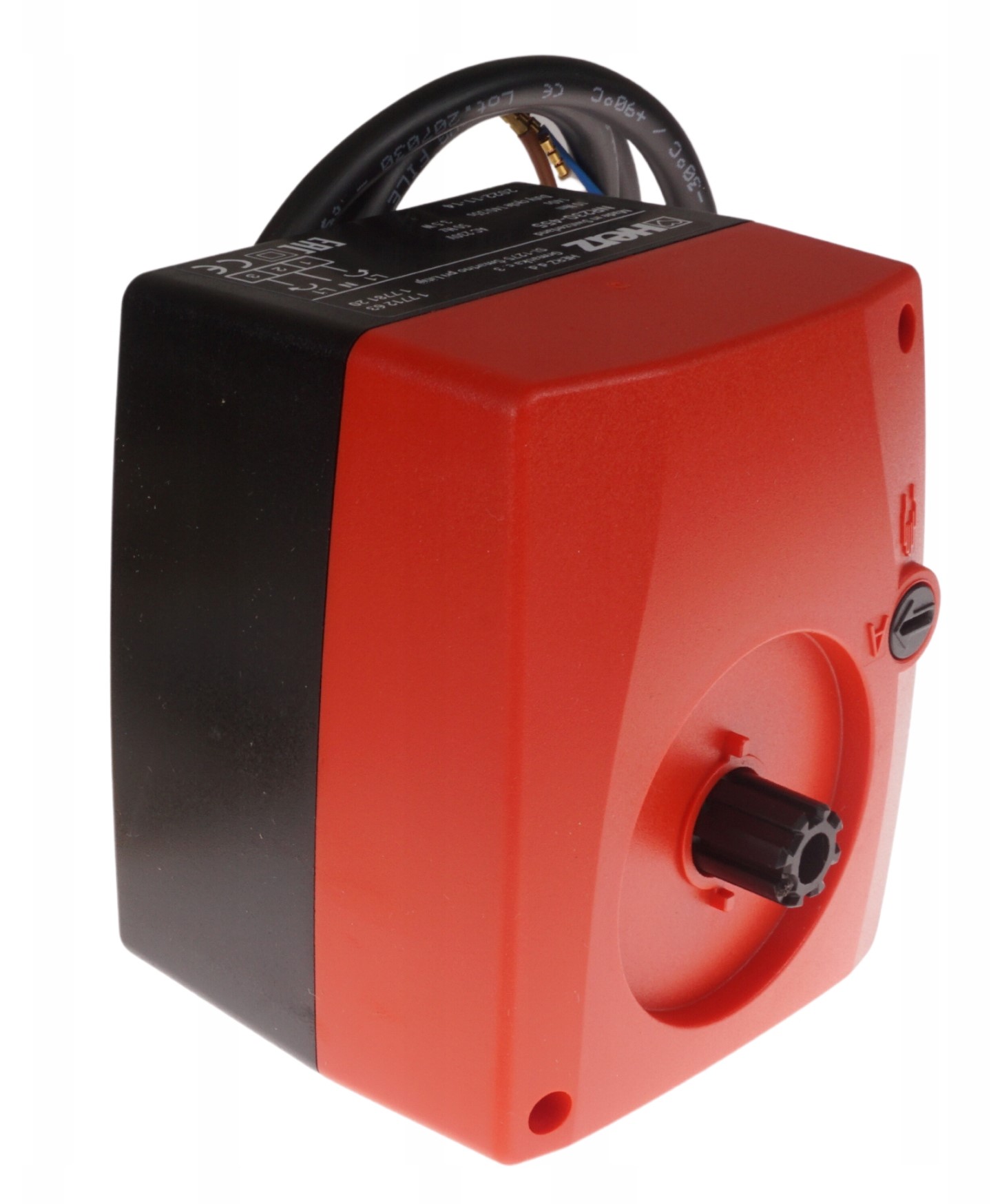

Siłownik Herz 1 7712 63

Napęd mocowany jest do zaworu mieszającego za pomocą jednej śruby. Dostarczony w zestawie stalowy sworzeń służy jako zabezpieczenie przed obracaniem się korpusu napędu na zaworze. Położenie montażowe w granicach 90° może być wybrane dowolnie. Dzięki kompaktowej formie napęd pasuje do większości wycięć izolacji stosowanej do armatury. Obrót napędu ogranicza się do 90°. Po osiągnięciu pozycji krańcowych, napęd zostaje odłączony elektrycznie. W przypadku problemów związanych z zasilaniem elektrycznym napędu, można go ustawić w trybie ręcznym w pozycjach pośrednich w zakresie 90° za pomocą pokrętła. W przypadku sterowania ręcznego, sprzęgło napędu jest odłączone i ręcznie można wybrać dowolną pozycję, zgodnie ze skalą, która może być osadzona w korpusie napędu w 2 pozycjach

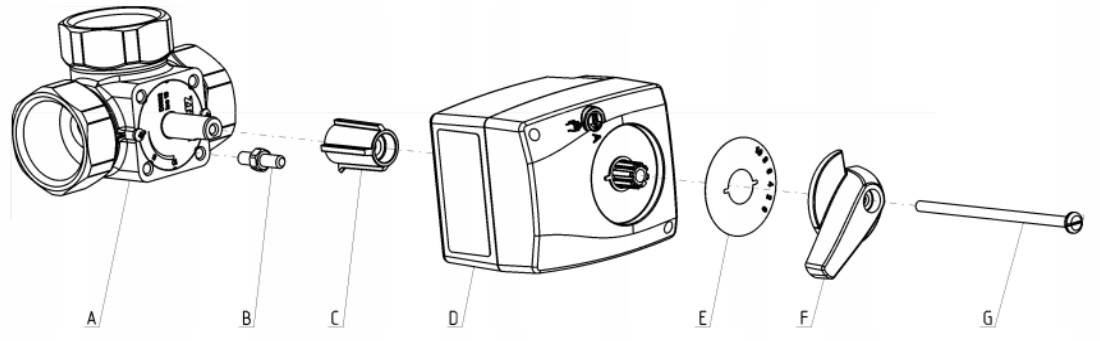

Budowa:

• A - Trzpień zaworu mieszającego
• B - Sworzeń zabezpieczający
• C - Adapter
• D - Napęd
• E - Skala
• F - Pokrętło
• G - Śruba
