Zawór 3-drogowy HERZ 1213724 - 1 1/4'' Mixing set

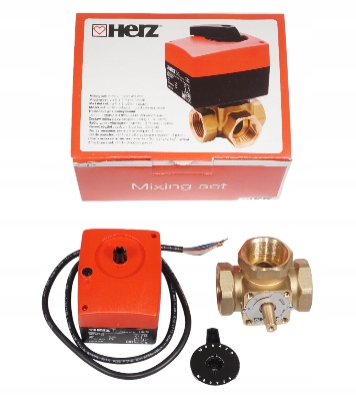

Zestaw:  Siłownik 1771263 + Zawór 3-drogowy 1213704 - 5/4"

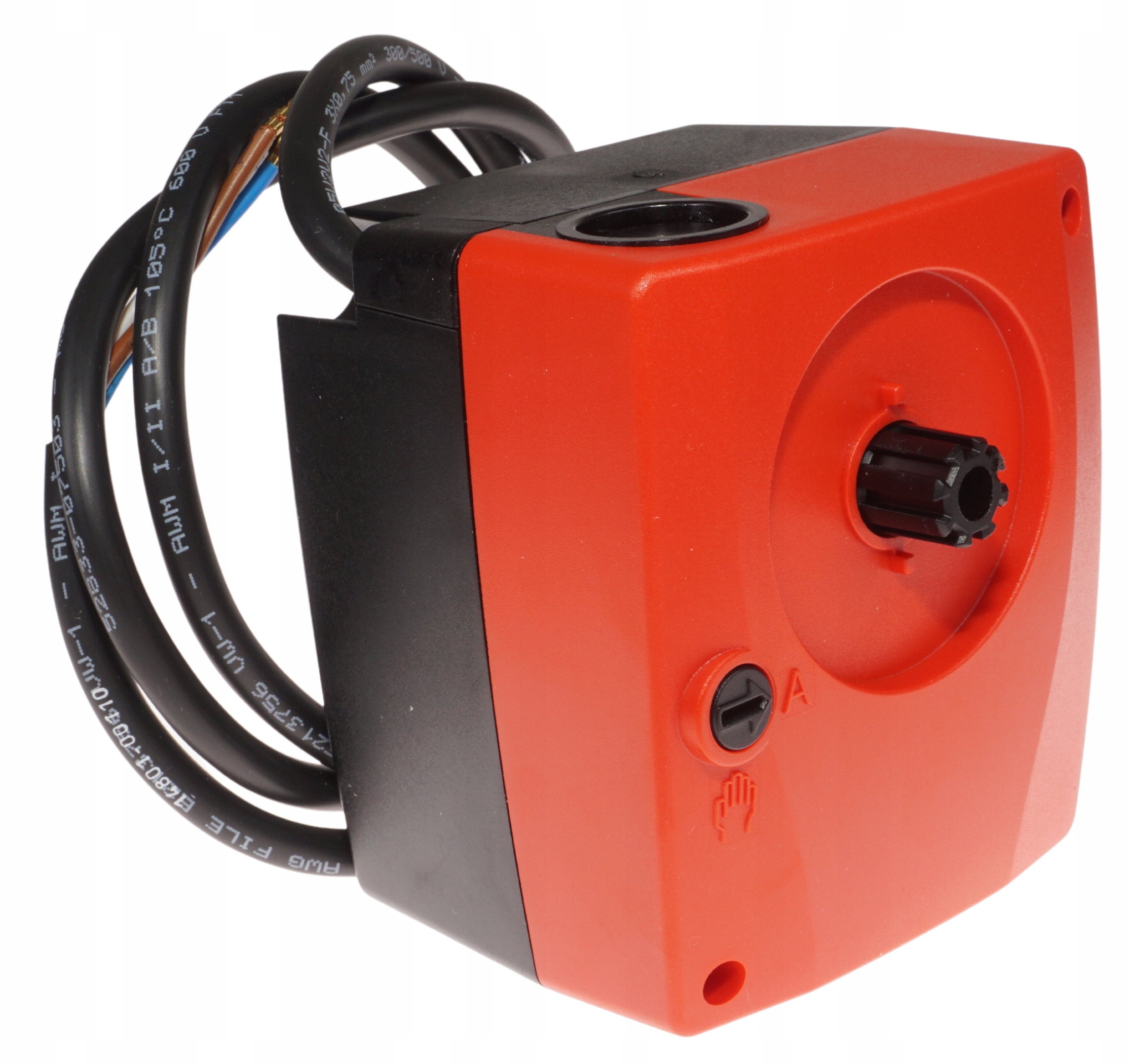

Napęd nastawczy do zaworów kulowych 3-drogowych mieszających. HERZ 1771263

Napęd nastawczy do zaworów kulowych mieszających 3-drogowych. Dwuczęściowa obudowa z niepalnego tworzywa sztucznego, dolna część czarna, górna czerwona. Napęd mocuje się na zaworze za pomocą jednej śruby. Załączony sworzeń ograniczający służy jako zabezpieczenie przed obracaniem się obudowy napędu na zaworze. Położenie montażowe w zakresie 90 ° może zostać wybrane dowolnie. Obrót napędu odbywa się w zakresie do 90 °. W położeniach krańcowych napęd jest wyłączany elektrycznie i przechodzi w tryb gotowości.

Zawór 3-drogowy 1213704

Zawór mieszający HERZ może być używany w instalacjach wody zimnej i ciepłej do ciągłej kontroli i regulacji temperatury czynnika. Przy zastosowaniu odpowiedniego napędu elektrycznego i regulatora, można zadawać rodzaj regulacji (regulacja liniowa, kwadratowa lub stałoprocentowa). Zawór może być wykorzystywany jako rozdzielający lub mieszający.

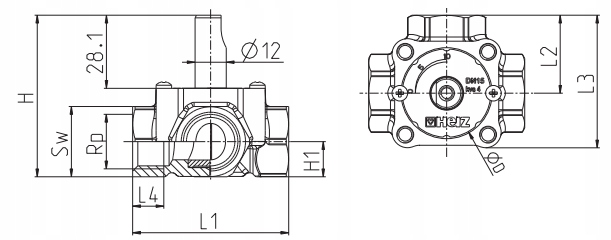

Wymiary:

• DN: 32
• kvs: 16m3/h
• Sw: 50mm
• Rp: 5/4"
• L1: 90mm
• L2: 45mm
• L3: 713mm
• L4: 188mm
• H: 89,1mm
• H1: 26,3mm
• D: 43mm
• Waga: 1,15kg

Parametry techniczne

• Napięcie zasilania: 230 V, 50 Hz
• Pobór mocy: 3,5 W
• Klasa ochrony: II (izolacja ochronna)
• Przyłącze elektryczne: przewód 3-żyłowy
• Zakres obrotu: 90o zabezpieczony elektrycznie
• Moment obrotowy: 10 Nm
• Czas biegu: 140 s
• Obrót: wybierany na przyłączu elektrycznym
• Nastawa ręczna: w przypadku odłączenia zasilania
• Skala nastawy: tarcza z możliwością obrotu
• Temperatura otoczenia: 0 … +50 oC
• Konserwacja: nie wymaga konserwacji
• Masa: 400 g
